注意事項：

1.為維護產品品質，非具專業資格之人員，請勿擅自拆機。
2.為避免電擊及火警危險，請勿將本產品暴露於雨中或濕氣中。
3.銀幕安裝完成後請勿攀爬或作為支點著力，以免發生墜落危險。
4.避免兒童操作控制器及遙控器，以免使用不當而造成損壞。
5.請勿將布幕長期暴露於空氣中，以免布幕因氧化及沾塵而加速老化。
6.如果您購買珠光銀幕，請避免直接碰觸布幕表面，以免珠粒掉落。

1‧外露安裝方式

第一步驟
將滑軌式活動掛勾水平安裝於銀幕需求位置之牆面或天花板上。

第二步驟
鎖上滑軌式活動掛勾後，將銀幕直接掛上。

第三步驟
再將掛勾上方之活動釦拉出，分別扣進銀幕主體上方之軌道上。

第四步驟
以六腳扳手將兩邊掛勾上的活動釦之螺絲鎖緊。

第五步驟
接上電源線及控制線即安裝完成。

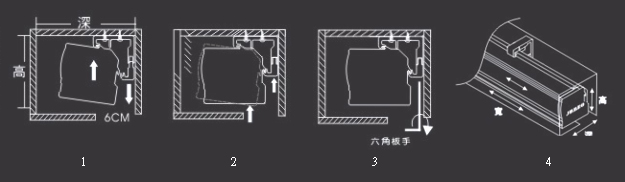

2‧隱藏式安裝方式

裝置銀幕：因施工環境之不同可隨意調整位置滑軌原理,銀幕可左右調整位置至定點
1.鎖上滑軌式掛架後,將銀幕主體上方之軌道,分別套進掛鉤上方之滑槽中,兩端固定後。
2.再將掛鉤下方之活動扣拉出分別扣進銀幕主體後方之軌道上。
3.銀幕主體左右調整位置至定點。
4.以六角板手將活動扣上之螺絲鎖緊。

3‧安裝 > FIXING - 馬達設定

設定方法：	馬達設定分為UP A & DOWN B兩部分控制。於銀幕下方,步幕出口處有紅色及白色圓孔。請使用本公司附贈(六角板手)調節上下限設定。
UP A上限設定 (非必要請勿設定) 1‧位於面向布幕前方出口處(紅色圓孔)。 2‧A為上限設定，分為A＋與A－。 3‧往A＋方向旋轉時、布幕往上收起越少。 4‧往A－方向旋轉時、布幕往上收起越多。 5‧每單向旋轉一圈時，布幕即有2.5公分之差距。		DOWN B上限設定 (非必要請勿設定) 1‧位於銀幕前體前端處(白色圓孔)。 2‧B為下限設定，分為B＋與B－。 3‧往B＋方向旋轉時、布幕往下下降越多。 4‧往B－方向旋轉時、布幕往下下降越少。 5‧每單向旋轉一圈時，布幕即有2.5公分之差距。

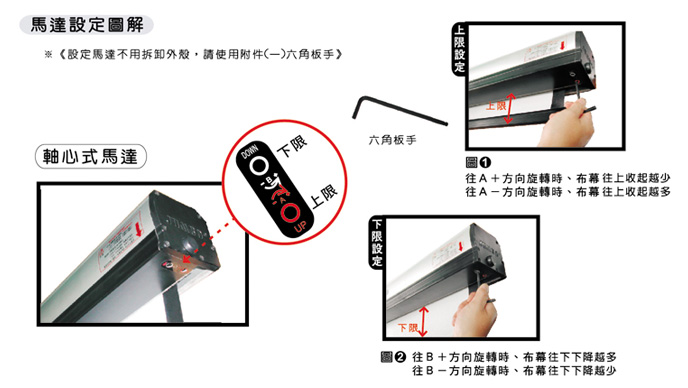

馬達設定圖解※《設定馬達不用拆卸外殼，請使用六角板手》

電動銀幕安裝所需內徑

型號	布幕尺寸	木盒製做尺寸	型號	布幕尺寸	木盒製做尺寸
	公分	公分		公分	公分
	寬×高	寬×高×深		寬×高	寬×高×深
JSV-E75	152×114	175×15×18	JSV-E180	366×274	388×18×25
JSS-E60	152×152	175×15×18	JSS-E144	366×366	388×18×25
JSV-E90	183×137	205×15×18	JSV-E200	406×305	440×18×25
JSS-E72	183×183	205×15×18	JSS-E160	406×406	440×18×25
JSV-E100	213×160	236×15×18	JSV-E220	447×335	480×25×30
JSS-E84	213×213	236×15×18	JSS-E176	447×447	480×25×30
JSV-E120	244×183	266×15×18	JSV-E240	488×366	520×25×30
JSS-E96	244×244	266×15×18	JSS-E192	488×488	520×25×30
JSV-E135	274×213	297×15×18	JSV-E260	528×396	570×25×30
JSS-E108	274×274	297×15×18	JSS-E208	528×528	570×25×30
JSV-E150	305×228	327×18×25	JSV-E280	569×426	610×25×30
JSS-E120	305×305	327×18×25	JSS-E224	569×569	610×25×30
JSV-E160	325×244	350×18×25	JSV-E300	610×457	645×25×30
JSS-E128	325×325	350×18×25	JSS-E240	610×610	645×25×30
16:9
JSH-E75	174×193	200×15×18	JSH-E135	306×268	335×18×25
JSH-E90	207×212	235×15×18	JSH-E150	340×286	370×18×25
JSH-E100	229×224	255×15×18	JSH-E180	406×324	435×18×25
JSH-E120	273×249	300×15×18

手拉壁掛銀幕安裝所需內徑

型號	布幕尺寸	木盒製做尺寸	型號	布幕尺寸	木盒製做尺寸
	公分	公分		公分	公分
	寬×高	寬×高×深		寬×高	寬×高×深
JSS-M72	183×183	200×15×15	JSV-M120	252×188	270×15×15
JSS-M84	221×221	240×15×15

電動張力繩銀幕安裝所需內徑

型號	布幕尺寸	木盒製做尺寸	型號	布幕尺寸	木盒製做尺寸
	公分	公分		公分	公分
	寬×高	寬×高×深		寬×高	寬×高×深
JSV-E92	206×228	243×18×18	JSV-E100	223×240	259×18×18
JSV-E120	266×271	303×18×18
16:9
JSH-E92	223×202	260×18×18	JSH-E100	241×212	277×18×18
JSH-E120	285×237	322×18×18
